　　≪給水管ライニング≫

◆ダブル

   ライニング

   　   ®工法

●「２方向研磨」と「エアライニングボール」による

　管更生工法（特許183378）

　古くなった水道管（給水管、給湯管）を、

　大規模な取換え工事よりもコストを抑えて

　配管を甦らせることができるライニング工法です。

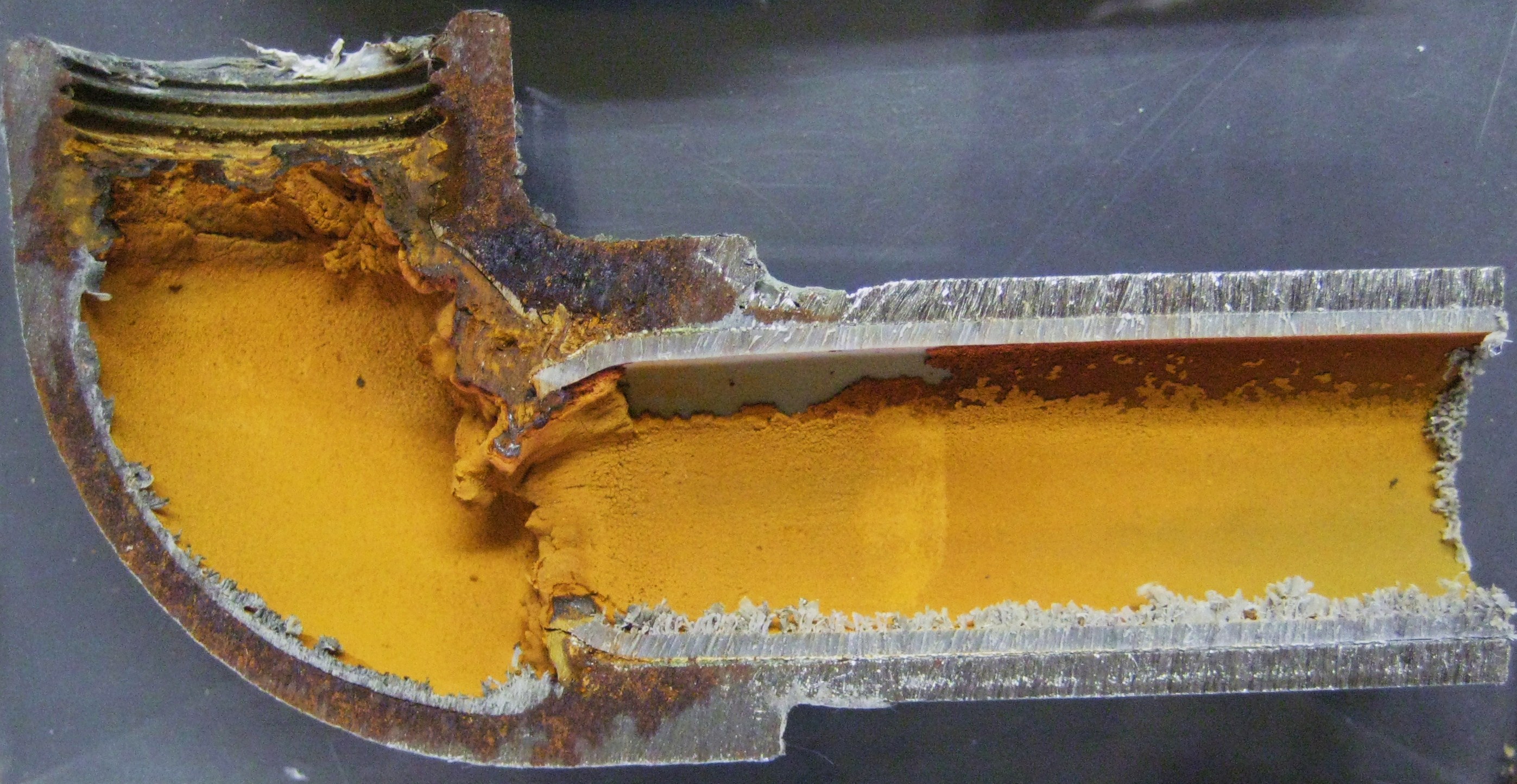

　サビてしまった水道配管内部

　研磨し、サビを取り除き、ライニング塗料で

　管内をコーティング

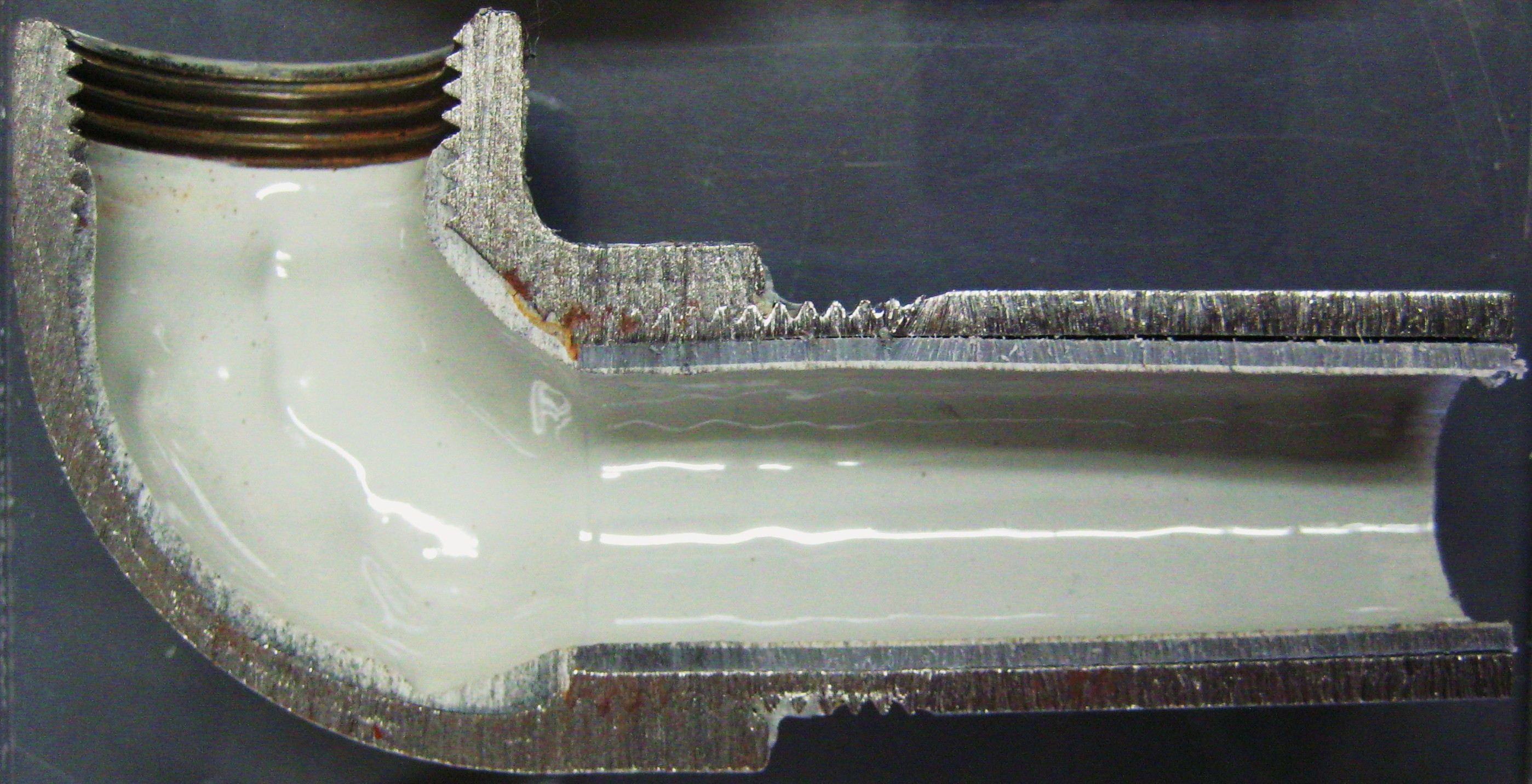

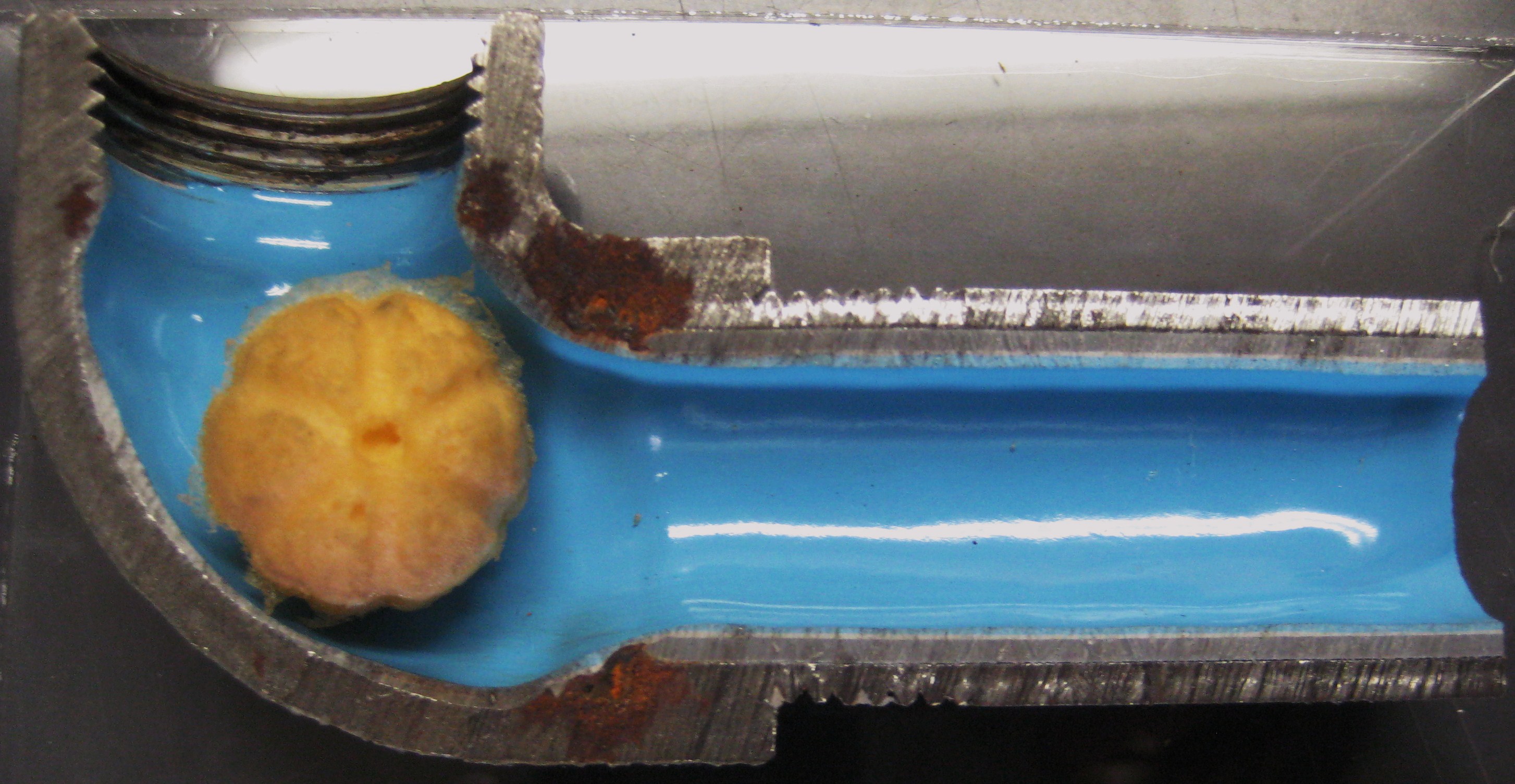

　さらに、ライニング塗料をライニングボールで

　２度塗りし、配管内部を更生

●【メリット】

　①配管の耐久性能が向上

　②継ぎ手部のピンホールを解消

　　　（サビの増大による管内閉塞も予防）

　③低コストで合理的　

　④温水管、排水管も施工可能

●【適応管種】：亜鉛メッキ鋼管（15Ａ～200Ａ）

　　　　　　　 塩ビライニング鋼管（15Ａ～150Ａ）

　　　　　　　 ポリ紛体ライニング鋼管（15Ａ～150Ａ）

≪排水管ライニング≫

◆ＵＰＬ工法（UPL.s）

●　老朽化したビル・マンション等の住宅配管や、

　 工場・化学プラント等の産業配管の内面を研磨し

　 ライニングする配管更生工法です。

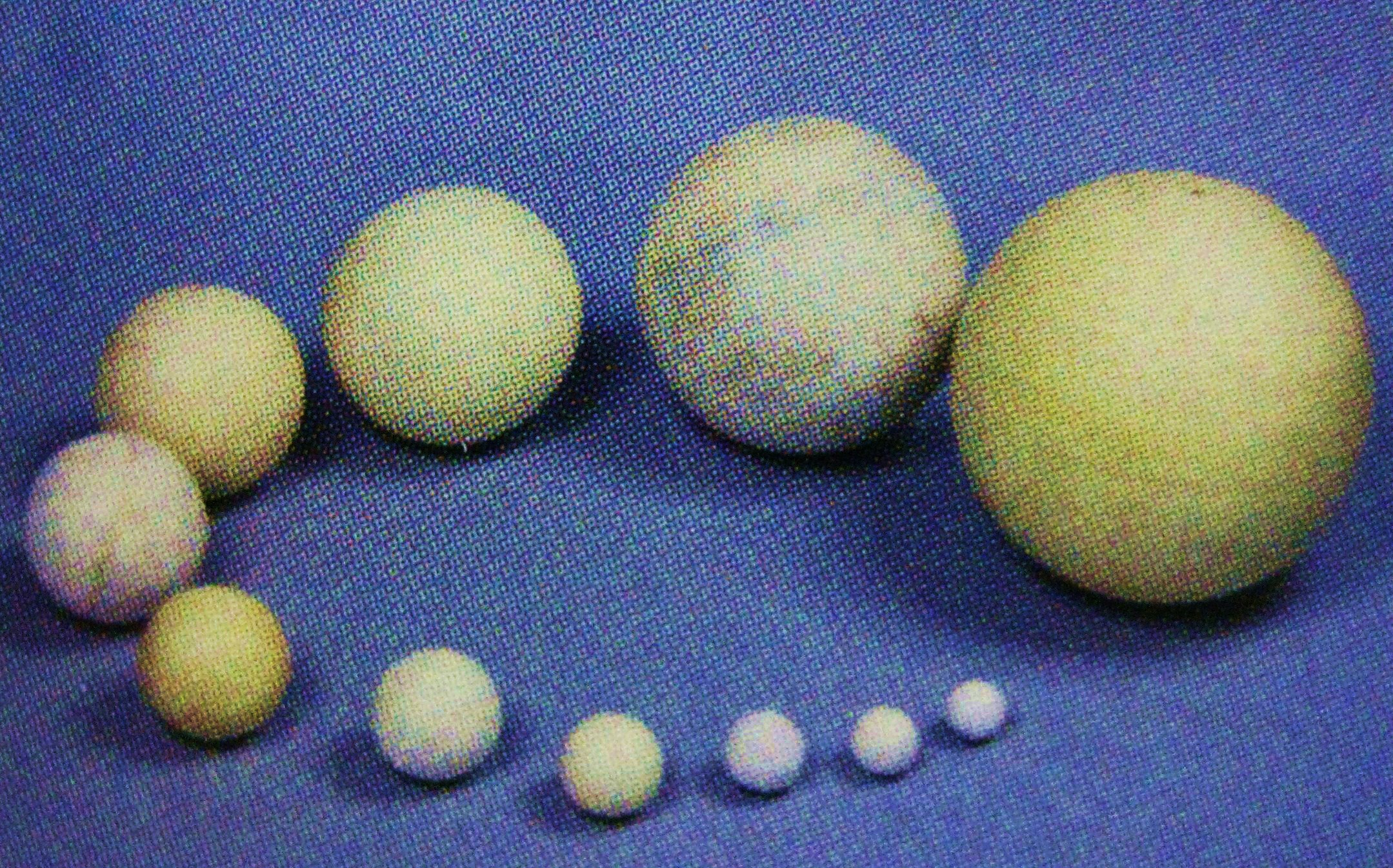

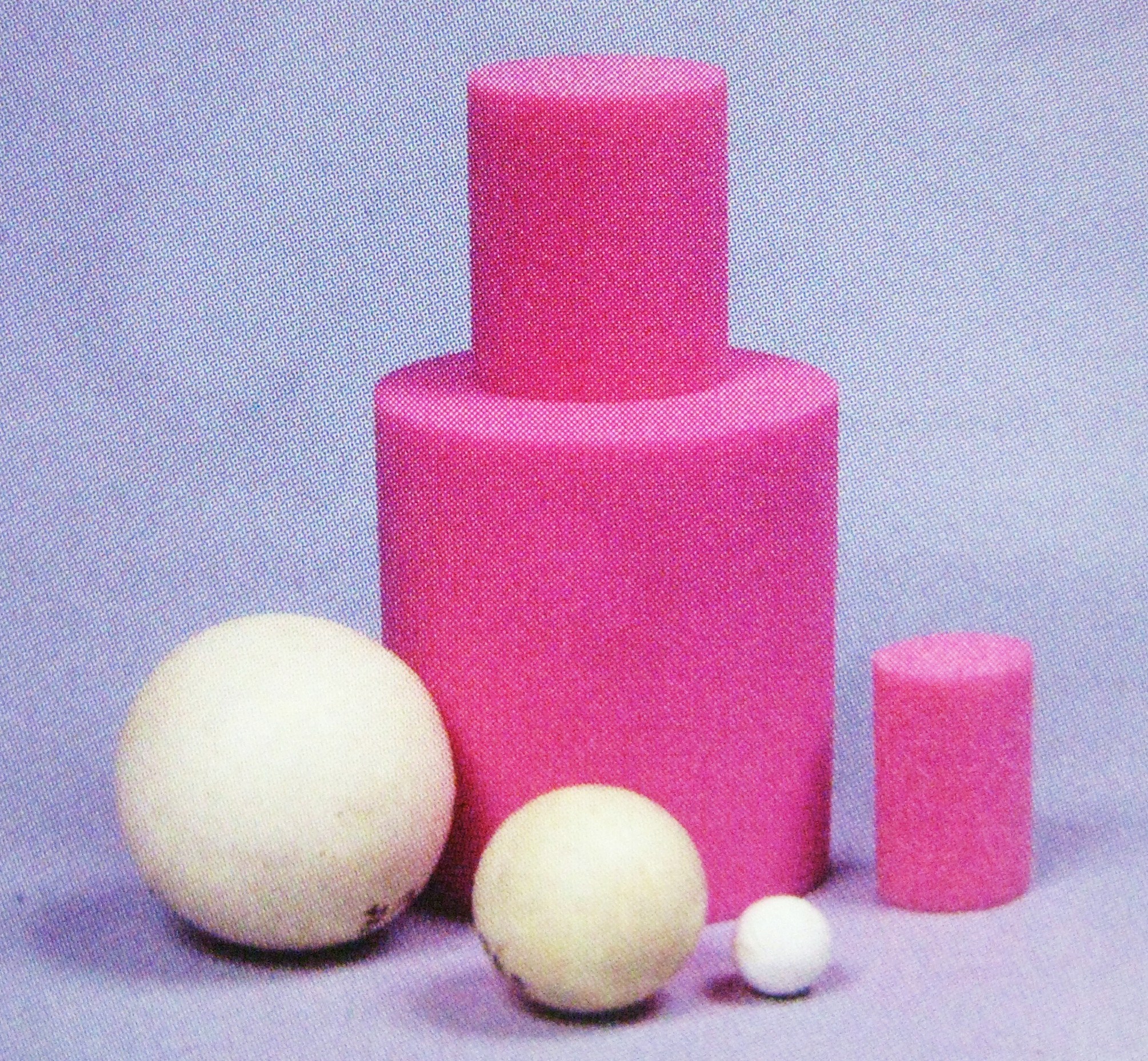

“ピグ”とよばれる硬質スポンジ製ボールを配管内へ減圧吸引して、曲がりや分岐管・埋設管を、安全かつ均一に管内ライニングします。

◆調査・診断

　　　　　　クリーニング前の管内状況

　　内視鏡等により事前診断を行い

　　UPL工法適用可否を判断

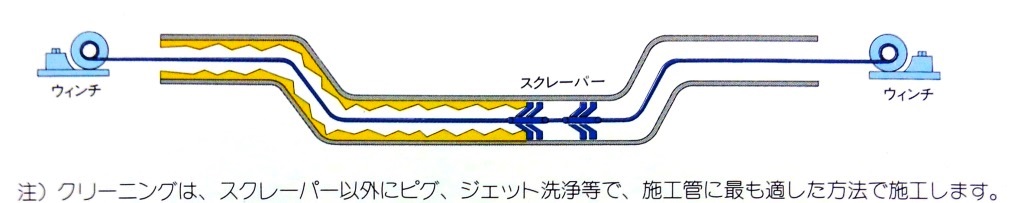

◆クリーニング・研磨処理

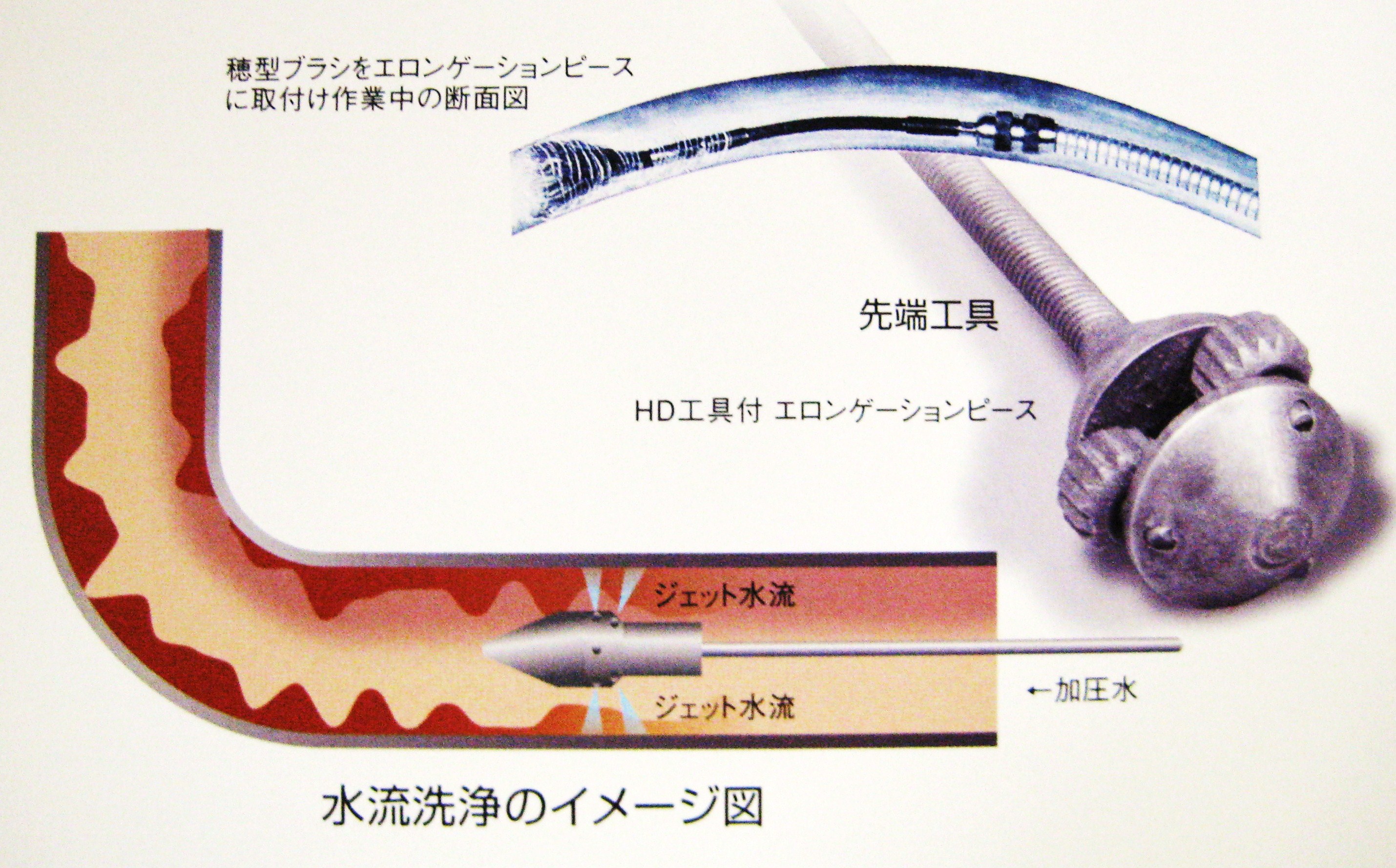

　　調査・診断の結果に基づき、管内を機械洗浄

　　または水流洗浄で研磨・クリーニングを実施

　　　　　　　クリーニング後管内状況

◆減圧吸引ピグによるライニング

　　管内洗浄および乾燥後、ライニング用ピグを

　　減圧吸引し、特殊な塗料を管内にくまなく塗布

　　ライニング施工致します。

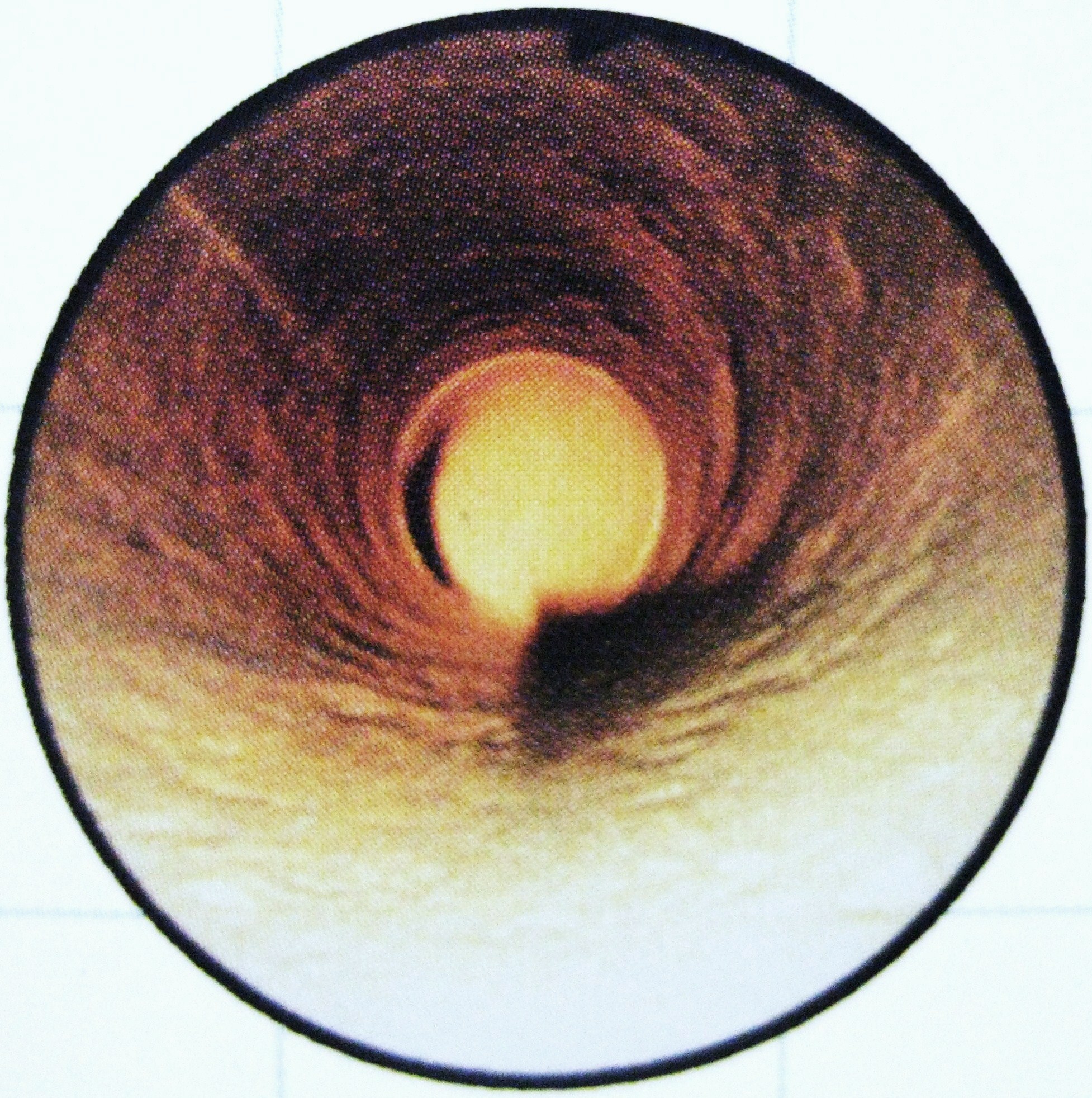

　　　　　　　ライニング後の管内状況

※【異種接合排水配管内のライニング】

　　マンション・ビル内の排水管は、その用途・目的に

　応じて、径の異なる管が接合されています。これらの

　管内壁を、それぞれの径に合わせたピグを用いること

　により、同時にライニングすることがUPL工法では

　可能です。
